কীভাবে তিন-রোল ক্যালেন্ডার সরঞ্জাম পরিচালনা করবেন?

কিভাবে পরিচালনা করবেন তিন-রোল ক্যালেন্ডার সরঞ্জাম?

I. অ্যাপ্লিকেশন

A তিন-রোল ক্যালেন্ডার প্রয়োজনীয় প্রয়োজনীয়তাগুলি পূরণ করতে পণ্যের বেধ এবং পৃষ্ঠের সমাপ্তি সামঞ্জস্য করে একটি শীট ডাই থেকে এক্সট্রুড ক্যালেন্ডার পণ্যগুলিতে এক্সট্রুডারের সাথে একত্রে ব্যবহৃত হয়। এটি পিই, পিপি এবং পিএস পছন্দসই প্রস্থে প্লাস্টিকের শীট পণ্যগুলির অবিচ্ছিন্ন উত্পাদন করার অনুমতি দেয়। তদ্ব্যতীত, এক্সট্রুডারকে প্রতিস্থাপন করে এবং ডাই প্রক্রিয়াটি সামঞ্জস্য করে, এটি এসপিভিসি, পিই, পিপি এবং পিএস শিটগুলির অবিচ্ছিন্ন উত্পাদনও অর্জন করতে পারে। এই সরঞ্জামগুলিতে একটি অভিনব কাঠামো, উচ্চ অটোমেশন, স্থিতিশীল মানের, সহজ উত্পাদন এবং রক্ষণাবেক্ষণ এবং মসৃণ অপারেশন রয়েছে যা এটি শীট পণ্য প্রস্তুতকারকদের জন্য শীর্ষ পছন্দ করে তোলে।

Ii। কাঠামো ওভারভিউ

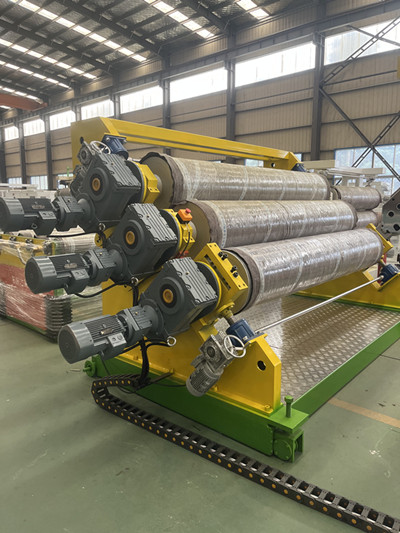

দ্যতিন-রোল ক্যালেন্ডার সরঞ্জামপ্রাথমিকভাবে একটি আয়না-সমাপ্ত ক্যালেন্ডার, একটি সংক্রমণ, একটি বন্ধনী, একটি বেস, একটি ফরোয়ার্ড এবং বিপরীত ভ্রমণ প্রক্রিয়া, একটি ছাঁচ তাপমাত্রা নিয়ামক এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত।

সংক্রমণটি একটি মোটর এবং একটি হ্রাস গিয়ার সিস্টেম দ্বারা চালিত হয়। তিনটি রোলারগুলি স্পিড কন্ট্রোলের জন্য একটি ফ্রিকোয়েন্সি রূপান্তরকারী ব্যবহার করে, স্বাধীন বা সিঙ্ক্রোনাইজড অ্যাডজাস্টমেন্টের জন্য অনুমতি দেয়।

উপরের এবং নীচের রোলারগুলি যান্ত্রিকভাবে ক্ল্যাম্পড হয়, সুনির্দিষ্ট অবস্থান নির্ধারণ, দুর্দান্ত স্ব-লকিং পারফরম্যান্স এবং নির্ভরযোগ্য স্থিতিশীলতা নিশ্চিত করে। পণ্যের উত্পাদন প্রক্রিয়া পরামিতিগুলি পূরণের জন্য তাপমাত্রা যথাযথভাবে নিয়ন্ত্রণ করতে প্রতিটি রোলারের মধ্যে ধ্রুবক তাপমাত্রা মিডিয়া ব্যবহার করা হয়। সরঞ্জামগুলি একটি মোটর দ্বারা এগিয়ে এবং পিছনে চালিত হয় এবং একটি হ্রাস ব্যবস্থা পণ্য সামঞ্জস্য করার অনুমতি দেয়, এটি উত্পাদনের সময় ছাঁচগুলি সামঞ্জস্য করতে এবং বিচ্ছিন্ন করতে সুবিধাজনক করে তোলে। Iii। প্রধান প্রযুক্তিগত পরামিতি

রোলার ব্যাস: Ø450 x 1650 মিমি

রোলার সংখ্যা: 3

রোলার পৃষ্ঠের গুণমান (µm): আরএ ≤ 0.25

রোলার কঠোরতা: (এইচআরসি) 50-55

রোলার ক্রোম প্লাটিং: (µm): 40-50

রোলার পিচ অ্যাডজাস্টমেন্ট রেঞ্জ (মিমি): 0-50

রোলার ইন্টারফেস থ্রেড স্পেসিফিকেশন: আরসি 1 1/2# পাইপ থ্রেড

রোলার হিটিং মিডিয়াম: নরম জল

ড্রাইভ মোটর মডেল: 90L4 শক্তি: 1.5 কিলোওয়াট

ড্রাইভ রেডুসার মডেল: FAF77R37-1.5 কিলোওয়াট

আউটপুট গতি: 5 আরপিএম

যান্ত্রিক ক্ল্যাম্প রেডুসার মডেল: এনএমআরভি 75-0.75 কেডব্লিউ -40/1

ক্ল্যাম্পিং মোটর পাওয়ার: 0.75 কিলোওয়াট -4

মোটর হ্রাসকারীদের সংখ্যা: 2

কুলিং ওয়াটার পাম্প মোটর শক্তি: 90L2 1.5 কিলোওয়াট

পরিমাণ: 3 ইউনিট

মোবাইল মোটর শক্তি: 0.75 কিলোওয়াট

মোবাইল রেডুসার মডেল: এনআরভি 63/50-ডি 0.75-400/1

পরিমাণ: 1 ইউনিট

বাহ্যিক মাত্রা (l x W x H): 1400 x 2400 x 2100 মিমি

ওজন: 4000 কেজি

Iv।তিন-রোল ক্যালেন্ডার সরঞ্জামইনস্টলেশন

4.1। মেশিনটি একটি শক্ত পৃষ্ঠে ইনস্টল করা উচিত। ফাউন্ডেশনটি কমপক্ষে 80 মিমি পৃষ্ঠের উচ্চতা সহ একটি কংক্রিট কাঠামো হওয়া উচিত।

4.2। মেশিনটি সামঞ্জস্য ও শক্ত করার সময়, এটি স্তরকে স্তর করতে একটি স্পিরিট স্তর ব্যবহার করুন। স্তর ত্রুটি 0.5%এর চেয়ে কম হওয়া উচিত। তিনটি রোলার অবশ্যই তাদের কেন্দ্রের উচ্চতায় সামঞ্জস্য করতে হবে। মেশিনের পাদদেশে চারটি অ্যাডজাস্টমেন্ট স্ক্রু রয়েছে যা ছাঁচের আউটলেট উচ্চতা অনুসারে মেশিনের উচ্চতা সামঞ্জস্য করে (ছাঁচের আউটলেটটি প্রথমে সমতল করতে হবে)। যদি তিন-রোল ক্যালেন্ডারটি নীচ থেকে উপরে থেকে খাওয়ানো হয় তবে মিডল রোলারের নীচের প্রান্তটি ছাঁচের আউটলেটটির সাথে একত্রিত করা উচিত। যদি তিন-রোল ক্যালেন্ডারটি উপরে থেকে নীচে থেকে খাওয়ানো হয় তবে মাঝের রোলারের উপরের প্রান্তটি ছাঁচের আউটলেটটির সাথে একত্রিত করা উচিত। আর কোনও সামঞ্জস্য প্রয়োজন নেই। 4.3। থ্রি-রোল ক্যালেন্ডার এবং রোলার অ্যাসেমব্লিতে বৈদ্যুতিক তারের রাখার সময়, চলাচলের সম্ভাবনা বিবেচনা করুন। বৈদ্যুতিক নিয়ন্ত্রণ ডিভাইসগুলি তিন-রোল ক্যালেন্ডার এবং ট্র্যাকশন ইউনিটের জন্য প্রধান নিয়ন্ত্রণ স্টেশনে অবস্থিত।

4.4। ইউনিট ইনস্টল করার সময়, বিদ্যুৎ সরবরাহ, বায়ু সরবরাহ (সর্বনিম্ন 6 কেজি/সেমি ² সংক্ষেপিত বায়ু) এবং শীতল জলের লাইনগুলি রাখুন।

5। ট্রায়াল রান

5.1। নির্ভরযোগ্যতা এবং নমনীয়তার জন্য পরীক্ষা করতে প্রতিটি সংক্রমণ সিস্টেমকে ম্যানুয়ালি সরান। পর্যাপ্ত পরিষ্কার লুব্রিক্যান্ট প্রয়োগ করুন এবং তারপরে সুরক্ষা কভার দিয়ে ইউনিটটি সুরক্ষিত করুন।

5.2। প্রতিটি উপাদান শক্তি এবং নির্ভরযোগ্য অপারেশন জন্য পরীক্ষা করুন।

5.3। সমন্বিত অপারেশন এবং সমস্ত বায়ুসংক্রান্ত উপাদানগুলির যথাযথ সিলিং নিশ্চিত করতে একটি বায়ু পরীক্ষা পরিচালনা করুন।

5.4। ফুটোয়ের জন্য সমস্ত পাইপিং পরীক্ষা করতে ছাঁচ তাপমাত্রা নিয়ামককে সংযুক্ত করুন।

5.5। ছাঁচটি গরম করার পরে, জয়েন্টগুলি শক্ত বা আলগা কিনা তা পরীক্ষা করে দেখুন।

5.6। তিনটি রোলের মধ্যে ব্যবধানটি চালানের আগে প্রাথমিকভাবে সামঞ্জস্য করা হয়। চালানের সময়, বাম এবং ডান রোলগুলির মধ্যে ব্যবধানটি বেমানান হতে পারে। রোলারগুলি সামঞ্জস্য করতে, প্রথমে বাম এবং ডান প্রান্তগুলিকে সংযুক্ত করে কাপলিংগুলি সংযোগ বিচ্ছিন্ন করুন। নীচের এবং মাঝারি রোলারগুলির মধ্যে এবং উপরের এবং মাঝের রোলারগুলির মধ্যে একটি তামা ফেইলার গেজ রাখুন এবং তারপরে বাম এবং ডান প্রান্তের মধ্যে দূরত্ব সমান না হওয়া পর্যন্ত রোলারগুলি উপরে এবং নীচে সামঞ্জস্য করুন। সামঞ্জস্য হওয়ার পরে, কাপলিংগুলি বন্ধ করুন এবং সেট স্ক্রুগুলি শক্ত করুন। পরবর্তী সামঞ্জস্য সাধারণত প্রয়োজন হয় না।

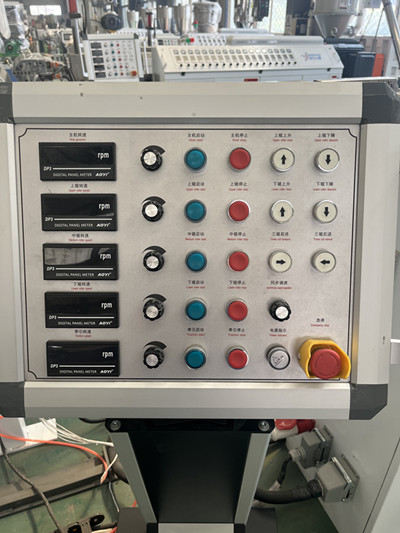

5.7 রোলার খোলার এবং বন্ধ

রোলার উত্থাপন এবং নীচু বোতামগুলি সরান যাতে বোতামের চিহ্নগুলি অনুসারে রোলারগুলি উত্থিত হয় এবং পড়ে যায় তা পরীক্ষা করে। যদি তা না হয় তবে মোটর ওয়্যারিং সামঞ্জস্য করুন।

5.8 তিন-রোল ক্যালেন্ডার সরঞ্জামবৈদ্যুতিক

প্রধান বিদ্যুৎ সরবরাহ পরীক্ষা করার পরে, নিম্নলিখিতগুলি পরীক্ষা করুন:

মেশিনটি কারখানাটি ছাড়ার আগে রোলার ঘূর্ণন দিকটি সামঞ্জস্য করা হয়। ফিড পদ্ধতির উপর নির্ভর করে, রোলার ঘূর্ণন দিকটি দুটি ধরণের মধ্যে বিভক্ত করা যেতে পারে: নীচে-ইন, শীর্ষ-আউট এবং শীর্ষ-ইন, নীচে-আউট। যদি রোলার রোটেশন দিকটি ডায়াগ্রাম থেকে পৃথক হয় তবে ডায়াগ্রামের সাথে মেলে মোটর ওয়্যারিং সামঞ্জস্য করুন।

5.9 তিন-রোলার তাপমাত্রা সমন্বয়

তিনটি রোলার শুরু করুন এবং তাদের আস্তে আস্তে ঘোরানোর অনুমতি দিন। রোলারগুলি সেট তাপমাত্রায় পৌঁছানো পর্যন্ত রোলার হিটিং স্যুইচটি চালু করুন। রোলার হিটিং পদ্ধতিগুলির মধ্যে পণ্যের উপর নির্ভর করে জল গরম এবং তেল গরম করা অন্তর্ভুক্ত। জল (তেল) রোলারগুলি থেকে বেরিয়ে আসার পরে তাপমাত্রা নিয়ামক রোলার তাপমাত্রা পরিমাপ করে।

5.10 পণ্য বেধ সামঞ্জস্য

উপাদানটি ইতিমধ্যে ছাঁচ থেকে স্রাবের সাথে, রোলার ক্লোজিং বোতামটি টিপুন এবং ধরে রাখুন এবং দৃশ্যত রোলার ফাঁকটি পরিদর্শন করুন। যখন রোলারগুলি পণ্যের বেধে পৌঁছতে চলেছে (পণ্যের বেধ এবং শ্রমিকের দক্ষতার স্তরের উপর নির্ভর করে সাধারণত পণ্যের চেয়ে প্রায় 2 মিমি পুরু, তবে বর্ধিত দক্ষতার সাথে পণ্যের বেধের কাছাকাছি), বোতামটি ছেড়ে দিন এবং পণ্যটি কাঙ্ক্ষিত বেধে পৌঁছানো পর্যন্ত ক্রমাগত রোলার ফাঁকটি সামঞ্জস্য করতে ম্যানুয়াল অ্যাডজাস্টমেন্ট হ্যান্ডেলটি ঘোরান।

5.11 তিন-রোল ক্যালেন্ডার সরঞ্জামসামঞ্জস্য

থ্রি-রোলার স্পিড অ্যাডজাস্টমেন্ট এক্সট্রুডারের আউটপুট এবং পণ্য নির্দিষ্টকরণের সাথে ঘনিষ্ঠভাবে সম্পর্কিত। তিনটি রোলারের প্রত্যেকটির গতি পৃথকভাবে সামঞ্জস্য করা যেতে পারে, একই সাথে ত্বরান্বিত বা হ্রাস (তিন-রোলার ইউনিফাইড অ্যাডজাস্টমেন্ট), বা পুরো উত্পাদন লাইন (লাইন ইউনিফাইড অ্যাডজাস্টমেন্ট) জুড়ে একই সাথে সামঞ্জস্য করা যায়। অ্যাডজাস্টমেন্ট পদক্ষেপ: প্রতিটি রোলারের গতি পৃথকভাবে সামঞ্জস্য করুন each প্রতিটি রোলারের সম্মিলিতভাবে গতি সামঞ্জস্য করুন collection সম্মিলিতভাবে পুরো উত্পাদন লাইনের গতি সামঞ্জস্য করুন। প্রথমে তিনটি রোলের গতি প্রায় একই স্তরে সামঞ্জস্য করুন। তিনটি রোলের মধ্যে তাপমাত্রার পার্থক্যের ভিত্তিতে পৃথক গতির সমন্বয়গুলি প্রয়োজনীয় হতে পারে। তারপরে, ডাই আউটলেটে রোলগুলির মধ্যে জমে থাকা উপাদানের পরিমাণের ভিত্তিতে তিনটি রোলগুলির একীভূত সমন্বয় সম্পাদন করুন। একবার পুরো উত্পাদন লাইনের জন্য গতির অনুপাত সম্পূর্ণরূপে সামঞ্জস্য হয়ে গেলে, ইউনিফাইড সমন্বয়টি সম্পূর্ণ করতে এক্সট্রুডার আউটপুট বাড়ান।

5.12। ভবিষ্যতের রেফারেন্সের জন্য সামঞ্জস্য করার পরে সাধারণ উত্পাদনের সময় তাপমাত্রা, গতি এবং অন্যান্য পরামিতি সহ পরীক্ষার চালানোর বিশদ রেকর্ডগুলি রাখুন।
